Tartalmaz:

2A-es relé kimenet, amely 1-99 másodperc között konfigurálható (alapértelmezés szerint 5 másodperc) vagy bisztábilis (a kártya felmutatásakor a relé aktiválódik, újbóli felmutatáskor pedig deaktiválódik).
Ajtónyitás érzékelő bemenet.
Kilépés a nyomógombos belépésről.
Riasztási kimenet - (negatív kimenet, amely lehetővé teszi egy 2013-as relé aktiválását).

Ez a billentyűzet akár 4 különböző hozzáférési típust tesz lehetővé:

csak kártya
Kártya+PIN kód.
Kártya vagy PIN-kód (alapértelmezett)
Többkártya, PIN kód.

2-9 érvényes kártya felmutatásával vagy PIN kód alkalmazásával nyitható az ajtó. A hozzáférési kód megadásához a 4-6 jegyű kód + # karaktert kell beírni. A többkártyás/PIN típusú hozzáférés lehetővé teszi, hogy a felhasználó mindig ellenőrzés alatt legyen. Például, ha 3 azonosítóval van programozva, az ajtó működtetéséhez a felhasználónak érvényes kártyája lesz, és amíg a további két kártya át nem kerül (például az őrök esetében), az ajtó nem nyílik ki. Minden felhasználóhoz egy ID (1-600) nevű azonosítószám tartozik. Az ID (1-598) azonosítóval rendelkező felhasználók standard felhasználók, akik érvényes kártya felmutatásával vagy kód megadásával kinyitják az ajtót. Az ID (599 vagy 600) azonosítóval rendelkező felhasználók pánikfelhasználók; ezek a felhasználók érvényes kártyájuk vagy kódjuk felmutatásával kinyitják az ajtót, és egyidejűleg aktiválják a kiegészítő riasztás kimenetet 1 percre, vagy amíg érvényes kártyát vagy PIN kódot nem mutatnak be.

A billentyűzet ajtóérzékelő bemenettel rendelkezik (aktiválható vagy deaktiválható). Ha aktiválva van, és az ajtót előzetes engedély nélkül nyitják ki, riasztás indul el, amíg érvényes azonosítót nem mutatnak be, és az ajtó be nem csukódik. Riasztást is aktivál, ha az ajtót érvényes belépés után több mint 1 percre nyitva hagyják.

A billentyűzethez két master kártya tartozik, amelyek lehetővé teszik kártyák vagy kulcstartók regisztrálását vagy törlését - a kódokat nem. A kódok regisztrálása magán a billentyűzeten keresztül történik.

AUTONÓM ÜZEMMÓD KÜLSŐ VEZÉRLŐVEL
Ha 600-1000 felhasználói kapacitásra van szükség, a billentyűzet wiegand26-ként konfigurálható, és egy MINI autonóm vezérlőhöz csatlakoztatható, amelynek referenciaszáma 5276.

KÖZPONTOSÍTOTT ÜZEMMÓD
A felhasználói adatbázis PC-n történő eléréséhez vagy több mint 600 fő hozzáférésének engedélyezéséhez ez a billentyűzet Wiegand 26/8 bites burst módban konfigurálható, így központosított rendszerbe, például AC-MAX, AC+ vagy IP-AXES rendszerbe telepíthető, ami lehetővé teszi a be- és kilépések rögzítését az idő, a felhasználó és a hozzáférés ismeretében. Az ilyen típusú telepítés végrehajtásához külső vezérlőt kell hozzáadni az olvasóhoz, amelyet PC kezel, és amely képes lesz a felhasználói adatbázishoz hozzáférni, valamint valós időben vagy offline megtekinteni az eseménynaplót.

Műszaki adatok

MECHANIKAI JELLEMZŐK

MEGJELENÉS
3 mm-es alumínium
Felületrögzítő rendszer.
Rejtett csavarok.
IP66

MÉRETEK

Felületre szerelhető (55(M) x 147(F) x 20(MÉ) mm.

MŰSZAKI JELLEMZŐK

Táplálás:
12-28 V AC/DC
Központosított: 12 V egyenfeszültség.
Maradék fogyasztás:
12 V egyenáram / 65 mA
Üzemi hőmérséklet: [-20°C, +60°C]
Páratartalom: [10%, 90%]
Kompatibilitás: EM (125 kHz), MIFARE (13,56 MHz) és HID (ISOProxII, 125 kHz) kártyák/kulcstartók
Wiegand 26 közelségi protokollal és 8 bites burst billentyűzetformátummal konfigurálható.
Relé (autonóm) 2A (C, No, Nc)
Rádiófrekvenciás kisugárzott teljesítmény: 125 kHz: 4,382 dBuA/m, 13,56 MHz: 2,02 dBuA/m.

MŰSZAKI INFORMÁCIÓK

AUTONÓM BEKÖTÉS (integrált vezérlővel)

~ (Piros): Pozitív tápfeszültség 12~28Vac/dc
~- (Szürke és fekete): Negatív tápegység 12~28Vac/dc
C (fehér és fekete), NO (kék), NC (zöld és fekete): Potenciálmentes relé. C_közös, NO_Normál állapotban nyitott, NC_Normál állapotban zárt.
GND (fekete), SP (barna): ajtóérzékelő
GND (fekete), BS (sárga): folyosó kijárat gomb
Riasztás- (szürke), ~(piros): riasztási kimenet <200mA

KÖZPONTOSÍTOTT BEKÖTÉS

+ (Piros): Pozitív 12 Vdc tápegység
- (Fekete): Negatív 12 Vdc tápegység
DT (D0) (Zöld), CK (D1) (Fehér): Wiegand26 csatlakozás
G (LED) (Barna): LED vezérlés.
Buzz (Sípoló hang) (Sárga): hangjelzés.

Technológia: NINCS PE/VP

Termék adatlap: Link..

Kézikönyv: Link..

Megfelelőségi nyilatkozat: Link..

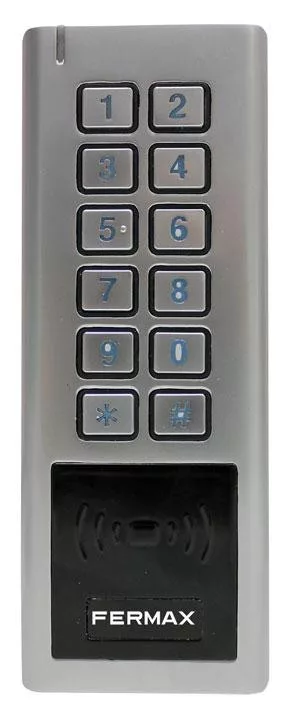

FERMAX kültéri, vandál biztos kódpad
